流量積算儀如何與孔板流量計配套使用？流量積算儀怎么和電磁流量計聯合應用？流量積算儀和渦街流量計之間參數如何對應呀？孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等.節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量， 孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
渦街流量計型號為:SYLU,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較xj****、理想的流量儀表。
電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

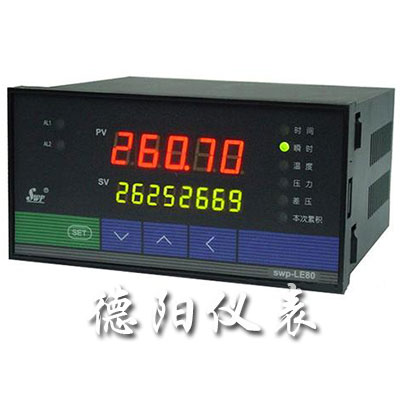

流量積算儀故障率少，性能穩定，可配接各種差壓、壓力及頻率式流量傳感器(如孔板、渦街、渦輪等)，可自由選擇多種補償方式(如溫度補償、壓力補償、溫度補償+壓力補償?shù)?。可隨意改變儀表的輸入信號類型，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
首先我們介紹孔板流量計配流量積算儀：例1：孔板測飽和蒸汽，溫度和壓力補償密度，要求瞬時流量和壓力自動循環顯示，輸出4～20mA.，供需雙方商定用戶汽量在流量低于1t/h時按1t/h計量，流量高于40t/h時多出部分按1.5倍計量，在不用蒸汽時不計量。用戶需提供的參數舉例說明如下：
差壓變送器（4～20mA.） 量程為60kPa
壓力變送器（4～20mA.） 量程為2MPa 工作壓力為1.3MPa(表壓)
溫度變送器（4～20mA.） 量程為300℃ 工作溫度為195.04℃
工作密度為7.1062 kg/m3 ***大流量為50t/h
流量系數K計算：
如已有設計數據則無需計算，否則按如下公式計算：F=K×(dP×ρ)1/2，
已知F=50000, dP=60 ρ=7.1062 則k=2421.45
