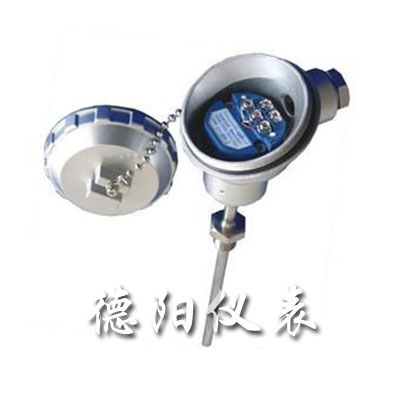

- 商品名稱：一體化溫度變送器
- 添加時間：2014-08-20 10:01:21
介紹：
一體化溫度變送器是溫度傳感器與變送器的wm****結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的準確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。
防爆等級： dIIBT4 、 dIIBT5 。CT4.CT6
防護等級： IP54,IP65
一體化溫度變送器技術指標
類 別 SBW 模塊式溫變 SBW 一體化溫變
準 確 度 0.2%F.S 0.5%F.S
輸 入 熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出 二線制 4-20mA DC 或者三線制 4-20mA DC
使用溫度 -25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響 ≤0.05%/ ℃
濕 度 5-95%RH
現場顯示 無 3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度 無 數字式： 0.5 級 指針式： 2.0 級
負載能力 < 600 Ω （額定負載 250 Ω ）
外形尺寸 44×18 70 ×100（中繼器）
一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表
工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
測溫范圍及允差
1）熱電阻測溫范圍及允差
|
型號
|
分度號
|
測溫范圍
|
精度等級
|
允許偏差
|
|
WZPB
|
Pt100
|
-200℃~+500℃
|
A級 B級 |
±(0.15+0.002t)
±(0.30+0.005t) |
|
WZCB
|
Cu50 Cu100
|
-50℃~+100℃
|
---
|
±(0.30+0.006t)
|
2）熱電偶測溫范圍及允差
|
型號
|
分度號
|
允差等級
|
|
|||
|
Ⅰ
|
Ⅱ
|
|
|
|||
|
允差值
|
測溫范圍
|
允差值
|
測溫范圍
|
|
||
|
WRNB
|
K
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
|
±0.004t
|
375℃~1000℃
|
±0.0075t
|
333℃~1200℃
|
|
|
|
|
WRMB
|
N
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
|
±0.004t
|
375℃~1000℃
|
±0.0075t
|
333℃~1200℃
|
|
|
|
|
WREB
|
E
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
|
±0.004t
|
375℃~1000℃
|
±0.004t
|
333℃~900℃
|
|
|
|
|
WRFB
|
J
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
|
±0.004t
|
375℃~1000℃
|
±0.004t
|
333℃~750℃
|
|
|
|
|
WRCB
|
T
|
±0.5℃
|
-40℃~+125℃
|
±1.5℃
|
-40℃~+333℃
|
|
|
±0.004t
|
125℃~350℃
|
±0.0075t
|
333℃~350℃
|
|||
