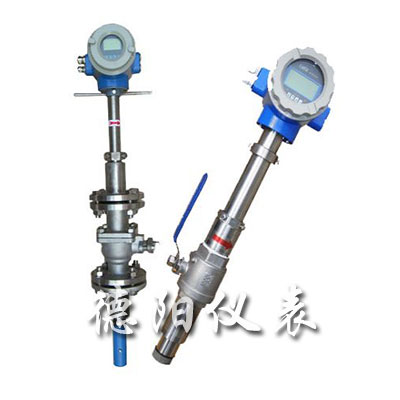

• 商品名稱：插入式電磁流量計
• 添加時間：2014-08-18 17:27:35
•

 一、簡介說明：

DY-LDE系列插入式電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
二、測量原理：
DY-LDE系列插入式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
三、應用對象：
DY-LDE系列插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計特別適用于大口徑的管道測量，廣泛應用于石油、化工、冶金、電力、造紙、食品、水處理等行業。
四、插入式電磁流量計的特點：
1、耐腐蝕全不銹鋼材質 ABS全模具生產探頭 結構簡單、牢固、無活動部件，使用壽命長：
2、測量可靠，抗干擾能力強；
3、體積小、重量輕、安裝方便、維護量小；
4、測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響;
5、壓力損失為零；
6、能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便。
7、較一般插入式電磁流量計的制造成本和安裝費用低，特別適合大中徑管道流量測量。
五、性能指標：
1、流速測量范圍：（0.05-10）m/s；
2、測量管道直徑：DN（100-3000）mm；
3、測量精度：1.0級；
4、工作壓力：＜1.6MPa；
5、介質溫度：0-80℃；
6、耗電功率：＜20VA；
7、安裝：傳感器安裝上游直管段不低于5D（D：管徑），下游直管段不低于2D。
六、插入式電磁流量計的技術參數：
1、精度等級：±0.5％、±1％；
2、襯里材質：聚氨脂、氯丁橡膠、聚四氟等；
3、電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等；
4、連接方式：法蘭夾裝、法蘭連接等；
5、介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）；
6、公稱壓力：1.0Mpa～32 Mpa；
7、防護等級：IP65、IP68；
8、防爆標志：ExibBT4；
9、工作電壓：220VAC、24VDC。
七、插入式電磁流量計的安裝要求：
安裝條件：
1、上游直管段＞10×DN；
2、下游直管段＞5×DN；
3、DN=傳感器公稱口徑。
安裝方式：
1、垂直安裝：傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。 2、傾斜安裝：其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。
傳感器的安裝：
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
八、轉換器技術數據：

九、量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，***低流速應不小于0.2m/s，***高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
插入式電磁流量計的量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
十、參考流量范圍：

十一、插入式電磁流量計選型表：

十二、設計選型及訂貨須知：
1、根據測量流體介質，正確選用插入式電磁流量計。
2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
十三、售后服務承諾：
1、我公司所售電磁流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
