- 商品名稱：分體式電磁流量計
- 添加時間：2014-08-18 17:28:33
一、簡介說明：
DY-LDE系列分體式電磁流量計采用世界***新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有******的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點，它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。
二、主要組成部分：

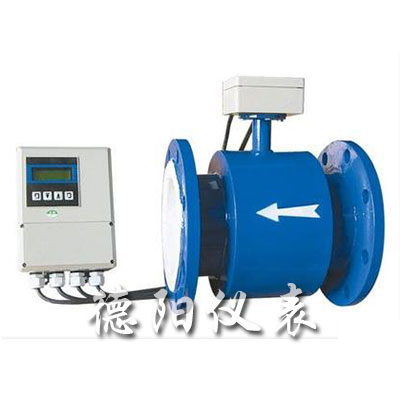

DY-LDE系列分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。智能型防腐電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
三、測量原理：
DY-LDE系列分體式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
四、應用范圍：
DY-LDE系列分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。
五、分體式電磁流量計的特點：
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2、測量管內無阻力部件，無壓力損失。
3、高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法長期停水的現場使用，而且可以在老管道上現場開口安裝。
4、 結構簡單，電磁流量計測量管可不用內襯，可靠性高。
5、公稱通徑范圍寬、適用于DN300～DN3000之間的所有口徑管道。
6、一體化接地電極，實現儀表良好接地。
7、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能。
8、適用于導電率大于5цs/cm導電流體的體積流量測量。
9、測量管內無活動及阻流部件、壓力損失小。
10、具有不同材質的襯里和電極有良好的防腐性能。
11、不受介質、密度、粘度、溫度、壓力和導電率的影響。
12、低頻矩形波勵磁、不易受干擾性、能穩定可靠。
13、轉換器耗能低、安裝簡單方便、用戶不需調試。
六、分體式電磁流量計的主要技術參數：
1、公稱通徑：（mm） DN10、15、20、25、32、40、50、65、80、100……2000；
2、***高測量流速：10m/s；
3、精度表等級：DN10、15和700～2000流速≥1m/s ±0.5%R 流速＜1m/s ±3mm/s：DN20～600 流速≥1m/s ±0.3%R 流速＜1m/s ±2mm/s；
4、流體電導率：≥ 5μS/cm；
5、公稱壓力： DN10～DN50 4.0MPa；
DN65～DN150 1.6MPa；
DN200～DN1000 1.0MPa；
DN1200～DN2000 0.6MPa；
6、信號輸出形式：4～20mA電流輸出、
1～5000Hz 頻率輸出脈寬20ms脈沖輸出；
7、襯里材料：聚四氟乙烯（PTFE） 氯丁橡膠聚氨酯聚全氟乙丙烯（F46） 聚氯合乙烯（FS）；
8、***高流體溫度：聚四氟乙烯（PTFE） 分體型 100℃；
特殊訂貨150℃ 一體型70℃氯丁橡膠分體型 70℃；
特殊訂貨120℃ 一體型70℃聚全氟乙丙烯（F46） ；
分體型 100℃ 一體型70℃聚氯合乙烯（FS） ；
分體型 80℃ 一體型70℃聚氨酯；
分體型 45℃ 80℃訂貨時注明一體型70℃；
9、電極材料：不銹鋼、0Cr18Ni12Mo2Ti、哈氏合金B（Hb）、
哈氏合金（CHc）、鈦（Ti）、鉭（Ta）、鉑/銥合金（Pa）；
10、外殼防護等級：IP65、IP68；
12、供電電源：電壓220VAC 50Hz； 24VDC；
13、分體型傳感器與轉換器的距離一般不超過100m。
七、量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，***低流速應不小于0.2m/s，***高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
八、轉換器技術數據：
|
電源 |
交流 |
85—265V，45—400Hz |
|
直流 |
11—40V |
|
|
操作鍵和顯示 |
按鍵式 |
4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程； |
|
磁鍵式 |
2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程； |
|
|
內部積算器 |
正向總量、反向總量及差值總量。 |
|
|
輸出信號 |
單向模擬輸出 |
全隔離，負載≤600D．（20mA時）； |
|
雙向模擬輸出 |
下限限制為。或4mA，其他同單向模擬輸出。 |
|
|
雙向脈沖輸出 |
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； |
|
|
雙路報警輸出 |
可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； |
|
|
數字通訊 |
|
RS232，RS485，HART |
九、襯里的選擇：
|
襯里材料 |
主要性能 |
***高介質溫度 |
適用范圍 |
|
|
—體型 |
分離型 |
|
||
|
聚四氟乙烯（F4） |
是化學性能***穩定的一種塑料，能耐沸騰的鹽酸和王水，也能耐濃堿和各種有機溶劑。 |
70℃ |
100℃ 150℃ （需特殊訂貨） |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46） |
同F4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs） |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有******的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ （需特殊訂貨） |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
十、電極的選擇：
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質（包括沸點的鹽酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
十一、參考流量范圍：
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
十二、分體式電磁流量計選型表：
|
型號 |
口徑 |
||||
|
DY-LDE |
15~2600 |
||||
|
|
|
代號 |
電極材料 |
|
|
|
K1 |
316L |
||||
|
K2 |
HB |
||||
|
K3 |
HC |
||||
|
K4 |
鈦 |
||||
|
K5 |
鉭 |
||||
|
K6 |
鉑合金 |
||||
|
K7 |
不銹鋼涂覆碳化鎢 |
||||
|
|
代號 |
內襯材料 |
|||
|
C1 |
聚四氟乙烯F4 |
||||
|
C2 |
聚全氟乙丙烯F46 |
||||
|
C3 |
聚氟合乙烯FS |
||||
|
C4 |
聚錄丁橡膠 |
||||
|
C5 |
聚氨脂橡膠 |
||||
|
|
代號 |
功能 |
|||
|
E1 |
0.3級 |
||||
|
E2 |
0.5級 |
||||
|
E3 |
1級 |
||||
|
F1 |
4－20Madc,負載≤750Ω |
||||
|
F2 |
0-3khz,5v有源，可變脈寬，輸出******有效頻率 |
||||
|
F3 |
RS485接口 |
||||
|
T1 |
常溫型 |
||||
|
T2 |
高溫型 |
||||
|
T3 |
超高溫型 |
||||
|
P1 |
1．0MPa |
||||
|
P2 |
1．6MPa |
||||
|
P3 |
4．0MPa |
||||
|
P4 |
16MPa |
||||
|
D1 |
220VAC±10％ |
||||
|
D2 |
24VDC±10％ |
||||
|
J1 |
一體型結構 |
||||
|
J2 |
分體型結構 |
||||
|
J3 |
防爆一體型結構 |
||||
十三、設計選用及訂貨須知：
1、根據測量流體介質，正確選用分體式電磁流量計。
2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
十四、售后服務承諾：
1、我公司所售電磁流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
